焦作市青林陶瓷有限公司

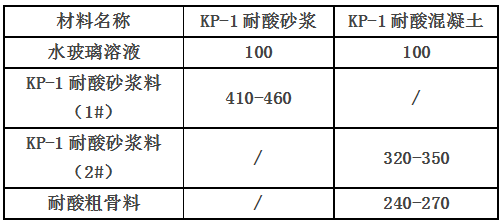

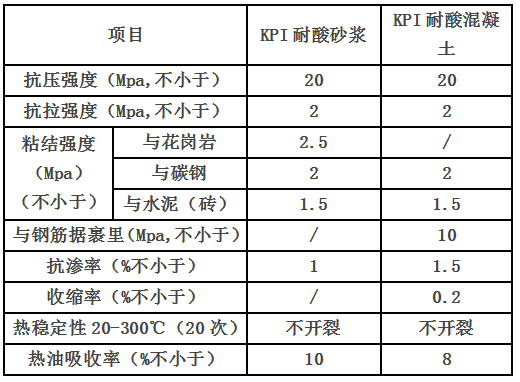

产品简介　　KP1耐酸胶泥由KP1耐酸粉料和水玻璃组成,具有独特的泡胀性及较好的化学稳定性,既耐各种强酸介质,又耐各种稀酸介质,对有机溶剂及酸性盐类、双氧水等氧化性介质都有良好的防腐性能，同时具有较好的抗水性。KP1耐酸胶泥是经分析进口HB胶泥和其它国产硅质胶泥研制生产所得，是一种价廉物美的耐温、耐压、耐酸的预应力胶泥。产品用途　　KP1耐酸胶泥广泛应用于石油、化工、冶金、农药、食品、纺织、发酵水解、酸洗等工业部门的反应釜、水解锅、蒸煮锅、贮罐、塔、地沟、地坪、电解槽、槽车等防腐蚀工程搪砌衬里和混凝土浇注。KPI耐酸灰品质指标　　1外观：粉状、浅灰色、无硬块、无杂质；　　2水分：<0.3；　　3固化剂含量：6.5±0.5%；　　4容量：大约1.42g/cm3化学及物理性能　　1KPI耐酸胶泥对各种浓度介质的耐腐蚀化学性能。　　2KPI耐酸胶泥，调配均匀后应在30分钟内施工，施工硬化后的胶泥经7天保养（20℃±2℃），酸化处理后，其物理性能可达到下列指标：　　耐压强度：﹥ 35Mpa              抗折强度：﹥ 3.0Mpa　　粘合强度：﹥ 3.0Mpa             吸 油 率：﹤8%　　收 缩 率：﹤4.8‰               泡 胀 率：约0.43‰　　弹性模量：约1.96×104           耐 温 性：﹤700℃　　热膨胀分数：约5.9×108（50℃-200℃）KPI耐酸胶泥的调制　　用KPI耐酸灰（含固化剂）与水玻璃按2.4-2.6：1（重量化）调制胶泥。具体操作方法；将称取好的KPI耐酸灰（含固化剂）倒入预先称好的水玻璃中，进行充分搅拌，直至调和均匀为止，用搅拌机调和需2分钟左右，人工调和为3-5分钟。　　调好的胶泥会在大约30分钟左右凝固（50℃），故每次调剂量不得超过30分钟内使用的数量，调制好的胶泥稠度应达到295±10（沥青针测定仪）。　　水玻璃的规格要求：模数：2.6-2.8；波美度：42-46Be　　搪砌使用现场温度：20℃-35℃耐酸胶泥施工后的保养及酸处理　　KPI耐酸胶泥搪砌的各种耐酸衬里在温度高于15℃的环境中干燥、保养14天以上，或在温度20℃-35℃的环境中保养5-7天。养护后进行刷酸处理：用33%酒精盐酸溶液（浓盐酸：酒精：1：3容积比）连续刷灰缝二遍。KPI耐酸沙浆和KPI耐酸混凝土　　KPI耐酸沙浆和KPI耐酸混凝土是在KPI耐酸胶泥的基础应用和发展起来的耐酸耐热系列产品，其耐酸腐蚀化学性能和KPI耐酸胶泥相同，并具有较高的机械性能和较好的化学稳定性。　　KPI耐酸沙浆和KPI耐酸混凝土，适用于地坪、槽罐、花岗石面等耐酸防腐工程，具有良好的耐水性和抗渗性。　　其配合比和物理力学性能见表1和表2　　表1  KPI耐酸沙浆、耐酸混凝土的材料配合比　　注：1、KPI砂浆料2#专为混凝土所用：　　2、粗骨料可根据工程需要进行选择，并可按照用户要求的粒度提供；　　3、KPI砂浆1#、2#均已包括有固化剂；　　4、表格中的配比，客户也可根据工程需要作调整。　　表2 KPI 耐酸砂浆、KPI耐酸混凝土的物理力学性能 产品简介　　KP1耐酸胶泥由KP1耐酸粉料和水玻璃组成,具有独特的泡胀性及较好的化学稳定性,既耐各种强酸介质,又耐各种稀酸介质,对有机溶剂及酸性盐类、双氧水等氧化性介质都有良好的防腐性能，同时具有较好的抗水性。KP1耐酸胶泥是经分析进口HB胶泥和其它国产硅质胶泥研制生产所得，是一种价廉物美的耐温、耐压、耐酸的预应力胶泥。产品用途　　KP1耐酸胶泥广泛应用于石油、化工、冶金、农药、食品、纺织、发酵水解、酸洗等工业部门的反应釜、水解锅、蒸煮锅、贮罐、塔、地沟、地坪、电解槽、槽车等防腐蚀工程搪砌衬里和混凝土浇注。KPI耐酸灰品质指标　　1外观：粉状、浅灰色、无硬块、无杂质；　　2水分：<0.3；　　3固化剂含量：6.5±0.5%；　　4容量：大约1.42g/cm3化学及物理性能　　1KPI耐酸胶泥对各种浓度介质的耐腐蚀化学性能。　　2KPI耐酸胶泥，调配均匀后应在30分钟内施工，施工硬化后的胶泥经7天保养（20℃±2℃），酸化处理后，其物理性能可达到下列指标：　　耐压强度：﹥ 35Mpa              抗折强度：﹥ 3.0Mpa　　粘合强度：﹥ 3.0Mpa             吸 油 率：﹤8%　　收 缩 率：﹤4.8‰               泡 胀 率：约0.43‰　　弹性模量：约1.96×104           耐 温 性：﹤700℃　　热膨胀分数：约5.9×108（50℃-200℃）KPI耐酸胶泥的调制　　用KPI耐酸灰（含固化剂）与水玻璃按2.4-2.6：1（重量化）调制胶泥。具体操作方法；将称取好的KPI耐酸灰（含固化剂）倒入预先称好的水玻璃中，进行充分搅拌，直至调和均匀为止，用搅拌机调和需2分钟左右，人工调和为3-5分钟。　　调好的胶泥会在大约30分钟左右凝固（50℃），故每次调剂量不得超过30分钟内使用的数量，调制好的胶泥稠度应达到295±10（沥青针测定仪）。　　水玻璃的规格要求：模数：2.6-2.8；波美度：42-46Be　　搪砌使用现场温度：20℃-35℃耐酸胶泥施工后的保养及酸处理　　KPI耐酸胶泥搪砌的各种耐酸衬里在温度高于15℃的环境中干燥、保养14天以上，或在温度20℃-35℃的环境中保养5-7天。养护后进行刷酸处理：用33%酒精盐酸溶液（浓盐酸：酒精：1：3容积比）连续刷灰缝二遍。KPI耐酸沙浆和KPI耐酸混凝土　　KPI耐酸沙浆和KPI耐酸混凝土是在KPI耐酸胶泥的基础应用和发展起来的耐酸耐热系列产品，其耐酸腐蚀化学性能和KPI耐酸胶泥相同，并具有较高的机械性能和较好的化学稳定性。　　KPI耐酸沙浆和KPI耐酸混凝土，适用于地坪、槽罐、花岗石面等耐酸防腐工程，具有良好的耐水性和抗渗性。　　其配合比和物理力学性能见表1和表2　　表1  KPI耐酸沙浆、耐酸混凝土的材料配合比　　注：1、KPI砂浆料2#专为混凝土所用：　　2、粗骨料可根据工程需要进行选择，并可按照用户要求的粒度提供；　　3、KPI砂浆1#、2#均已包括有固化剂；　　4、表格中的配比，客户也可根据工程需要作调整。　　表2 KPI 耐酸砂浆、KPI耐酸混凝土的物理力学性能

发布时间：2023-12-18
