焦作市青林陶瓷有限公司

新的一年，让我们一起，无问西东，向阳而生；不负雨露，花开有期！2024年，焦作青林陶瓷有限公司恭祝每一位朋友：龙行龘龘前程朤朤生活䲜䲜事业燚燚

发布时间：2024-02-21

心情的颜色是活泼热情的红色、充满活力的绿色、**艳丽的黄色。好吧，用这些颜色作为心情写生活，不要让它变成灰色...任何万物都千变万化的，那么那你知道防腐建筑行业地面所使用的瓷砖到底是所谓的什么么？今天就跟着小编的脚步我们来一步一步的了解一下吧，这款瓷砖它耐酸碱防腐蚀，并且性能和适用领域也是相当广泛的，例如钢铁 煤炭 化工 纺织 食品等等是很受欢迎的，那么关于它的组成你知道么？石英 长石 二氧化硅呢是他的主要组成部分，这样的核心骨使得我们的耐酸砖耐磨抗压抗寒能力特别强，而且呢使用的年代也是特别的长久。耐酸砖呢很多人都问有没有特殊的颜色呢？那么现在我是郑重的告诉大家耐酸砖本身的颜色为灰白色，也就是大家所说的象牙色，因为天然的矿物质原材料是没有任何的颜色的，如果在其本身加上颜色的话，就会影响耐酸砖的使用效果和它本身的作用。焦作市青林陶瓷有限公司生产的耐酸瓷板是一种新型耐酸砖，耐酸碱度高达百分之99% 。在被保护基体接触腐蚀性介质之前，这种新型的耐酸砖防腐蚀结构更有效阻挡腐蚀性介质对被保护基体的穿透性渗漏性腐蚀，从而使新型耐酸砖面层形成的防腐蚀结构，不但能发挥耐酸(或耐酸耐温)砖个体防腐性并且性能强的特点。

发布时间：2023-11-28

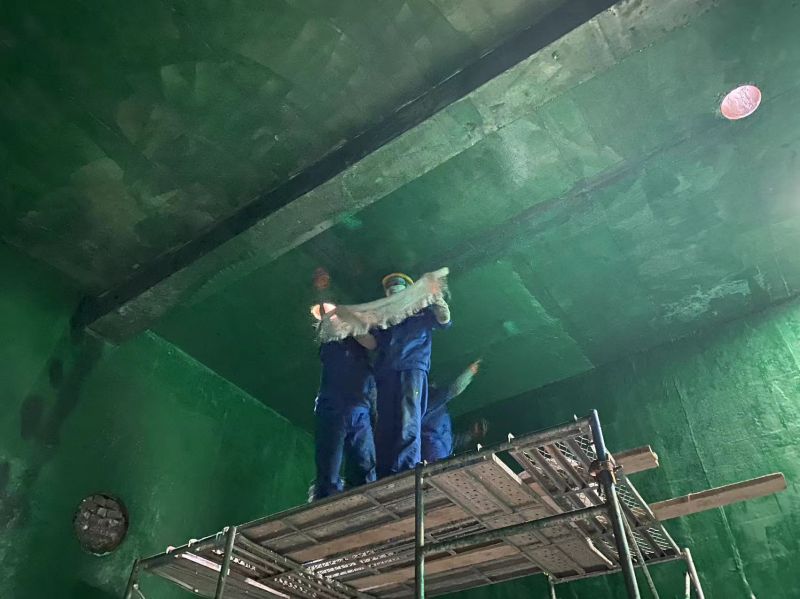

环氧隔离层施工措施和方法：1、表面处理后应尽快进行玻璃钢隔离层的施工，刷隔离层底涂料。刷涂时如有缺陷严重的部位，应先用腻子把基层面抹平，然后涂刷隔离层底漆。2、施工场地温度一般不低于20℃，湿度不大于80%，以利于玻璃钢的成型和固化。3、胶液的配制：根据天气情况可以适当的增加或者减少相对应的材料。4、配制胶泥的容器、搅拌器等工具应保持清洁、干燥、无油污。5、应按材料生产厂家使用所规定的配比及工艺要求配制胶料。6、取定量的环氧树脂加入适量的固化剂、促进剂，并迅速搅拌均匀。在30min～40min内用完，严禁将已初步胶凝的胶料加入稀释剂后继续使用。7、玻璃纤维及其制品(布、带、毡)在施工之前，所用玻璃布不能受潮和污染。在贴衬之前进行必要的剪裁，凡是潮布、霉布、污染布等不合格布，不能使用，以保证施工质量。8、涂刷底漆  底漆要求与基层粘接力强。涂刷1层。9、贴衬玻璃布先在基层表面贴衬部位刷涂一层配好的胶液，涂刷胶液应均匀、仔细、迅速，要防止漏刷。一般玻璃布贴衬的顺序可与流体方向相反，从上到下、先左后右。10、贴衬玻璃布时不要拉得太紧，使玻璃布基本上平直即可，两边不得有歪斜现象。贴衬平整后，应立即毛刷、刮板或压辊滚压，均匀的刮平、压实，从布的中间位置向两边赶出气泡，贴衬玻璃布必须做到贴实、无气泡和无褶皱。11、 玻璃布一定要被胶液浸透，布的上下左右之间，一般搭接不小于30mm，各层搭缝应互相错开，不得重叠。圆角处应把玻璃布剪开，圆口翻边处也应将玻璃布剪开，然后翻贴于翻边上。12、 当一层玻璃布贴妥后，涂刷1层胶液，要求薄而均匀，仔细检查隔离层表面的毛刺、气泡等。其后贴2、3层玻璃布时操作同一层，但每一层玻璃布的贴衬，应在前一层玻璃布表面的毛刺、突边、气泡整修检查合格后，方可继续进行玻璃布粘贴。13、环氧隔离层完工后，隔离层需常温或加温固化，常温固化时间不得少6d。

发布时间：2023-06-09

土建基础要求：1．1基层必须坚固、密实；强度必须进行检测并应符合设计要求。严禁有地下水渗漏、不均匀沉陷。不得起砂、脱壳、裂缝、蜂窝麻面等现象。1．2基层表面应平整，特起的水泥疙瘩和露出的钢筋头应打磨平整。1．3基层必须干燥，含水率不应大于8%；1．4承重及结构件等重要混凝土浇筑宜采用大型清水模板一次制成。当采用钢模板时，选用的脱模剂不应污染基层。1．5经过养护的基层表面，不得有白色析出物。1．6 凡穿过防腐蚀层的管道、套管、预留孔、预埋件，均应预先埋置或留设。1．7整体防腐蚀构造基层不宜做找平处理。当必须进行找平时，处理方法应适合下列规定：1 当采用细石混凝土找平时，强度等级不应小于C20，厚度不应小于30mm。2 当基层必须用水泥砂浆找平时，应先涂一层混凝土界面处理剂，再按设计厚度找平。　　

发布时间：2023-05-26

耐酸砖的化学成分成分               含量%        成分              含量% siO2 (石英)         60-70         MgO (氧化镁)       0.1-0.8 al2O3(三氧二铝)    20-30         Na2O(氧化钠)        0.5-3 FeO  (氧化亚铁)    0.5-3         K2O(氧化钾)         1.5-2 CaO  (氧化钙)      0.3-1

发布时间：2023-04-21

         青林陶瓷生产的环氧胶泥耐酸耐碱耐清水，耐温80摄氏度左右，短期上90摄氏度也可以，长期不行。

发布时间：2023-03-29

焦作市青林陶瓷公司生产的环氧胶泥耐酸耐碱耐清水，耐温80摄氏度，短期上90摄氏度也行，长期不行。环氧胶泥是由环氧树脂+固化剂+稀释剂+环氧粉组成的。

发布时间：2023-03-24

   青林耐酸砖以优异的防腐性能，且耐压、耐磨、易清洗、耐酸碱于一体。具有自然清新、质朴大方、触感舒适、高雅华贵，外型美观等特点，是众多企业理想的选择。并已出口多个国家，在国际市场上赢得了良好的口碑。公司生产的耐酸砖部分理化指标已超出国家标准，吸水率达到令人难以置信的0.026%质量标准，是理想的工业专用产品。

发布时间：2023-03-17

 耐酸瓷砖的主要成分是二氧化硅,它在高温焙烧下形成大量的多铝红柱石,这是一种耐酸性能很高的物质.由于耐酸砖结构紧密,吸水率小,所以在常温下也可耐任何浓度的碱性介质,但不耐温度高的熔融碱。耐酸砖含有二氧化硅70%以上,经烧结而成,在化学工业中多应用于砌酸沟、酸井、贮酸库及载酸大的受冲击地面。

发布时间：2023-03-15

1、化学工业：反应塔、冷却塔、蒸馏塔。2、化肥工业：脱炭塔、脱SiF4、脱HF、脱氨塔等。3、钢铁工业：酸洗废气处理塔、盐酸回收塔、Co2气体塔等。4、环保工业：污水过滤、净水卫生等。5、金属工业：盐酸、硫酸、络酸气体雾沫洗涤塔。6、有色金属：各种工业煤气，废气处理装置。7、电子工业：半导体及其它生产工序的废气处理装置。工业陶瓷产品具有耐酸度高，机械性能强，吸水率低等特性，是硫酸厂、化工厂、化肥厂、煤气公司、维尼龙、染料、化纤、制药等必不可少的防腐材料，是老厂挖潜，新厂建设，降低生产成本，提高经济效益的理想产品。

发布时间：2023-03-10

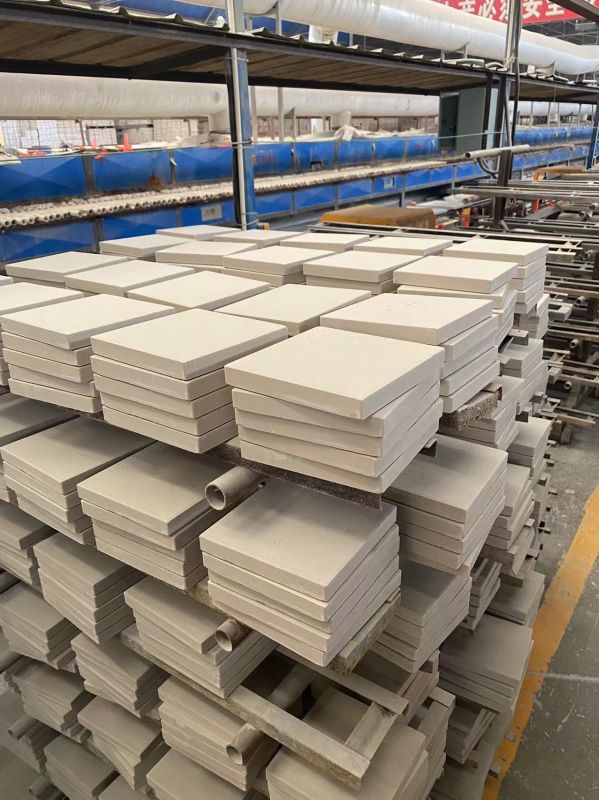

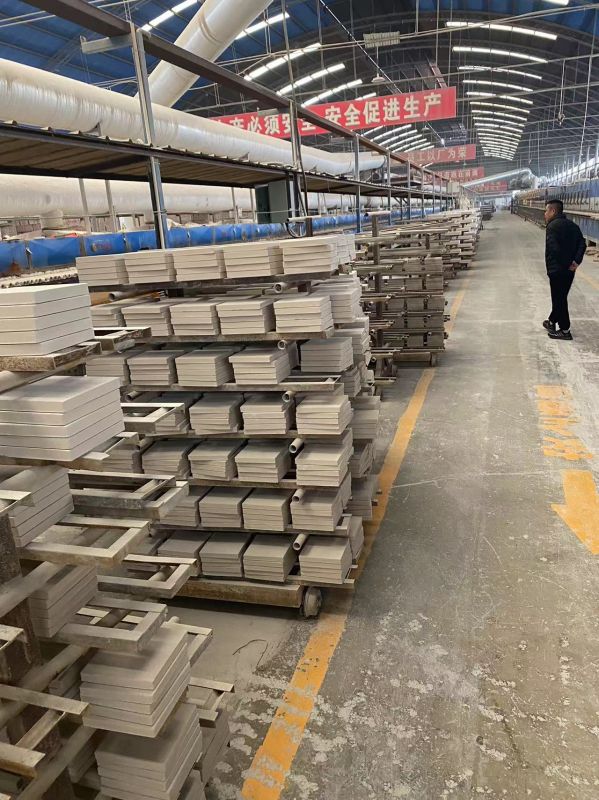

　　焦作市青林陶瓷有限公司，是一家以生产耐酸砖、耐酸瓷板、耐酸胶泥、耐酸耐磨砖为主的企业，该公司位于世界地质公园云台山脚下，占地43158㎡，公司员工280人，各类技术人员30人,其中高工7人,工程师5人。公司采用新技术、新设备、80米辊道窑两条，160-1500吨压力机3台年产耐酸砖5万砘，居国内耐酸砖厂家较高水平。　　该产品广泛应用于石油、化工、冶金、电力、化纤、造纸、制药、化肥、食品、乳业、电镀室以及塔、池、罐、槽等防腐工程，并在地下污水道和露天地面等工作场地都可发挥其耐腐蚀力。　　公司产品以优异的防腐性能，且耐压、耐磨、易清洗、耐酸碱于一体。具有自然清新、质朴大方、高雅华贵，外型美观等特点，是上述企业理想的选择。并已出口多个国家，在国际市场上赢得了良好的口碑。吸水率达到令人难以置信的0.026%质量标准，是理想的工业专用产品。　　公司产品规格有　　150*150*15/20/30mm　　200*200*15/20/30mm　　300*300*15/20/30mm　　150*75*15/20/30mm　　250*300*15/20/30mm　　600*600*15/20mm　　230*113*65/50/40/30mm　　公司本着以市场为导向，以质量为根本，以诚信服务客户的原则低成本竞争,高品质管理，完善的售后服务，力求向客户提供合格的产品和服务。为社会的繁荣和发展做出贡献。

发布时间：2023-03-08

  该产品经中国建筑材料检测中心检测质量合格，防静电无毒害，绿色环保建材产品证书。质量指标符合国家GB/T8488-2008质量标准要求，该产品是以石英、长石、粘土为主要原料，经高温氧化分解制成的耐腐蚀材料，具有耐酸度高，吸水率低，在常温下不易氧化，不易被介质污染等性质，除氢氟酸及热磷酸外，对湿氯盐水，盐酸、硫酸、硝酸等酸类及在常温下的任何浓度的碱类，均有优良的抗腐耐磨作用。各项指标均高于该标准，该产品广泛用于石油、化工、化肥、制药、食品、造纸、发电、冶炼、化纤、电镀室、化验室、以及料仓、塔、池、罐、槽的防腐、耐磨、内衬，并在污水处理工程方面和露天地面等工作场地都发挥其耐磨、耐腐作用。

发布时间：2023-03-03
